智慧水務

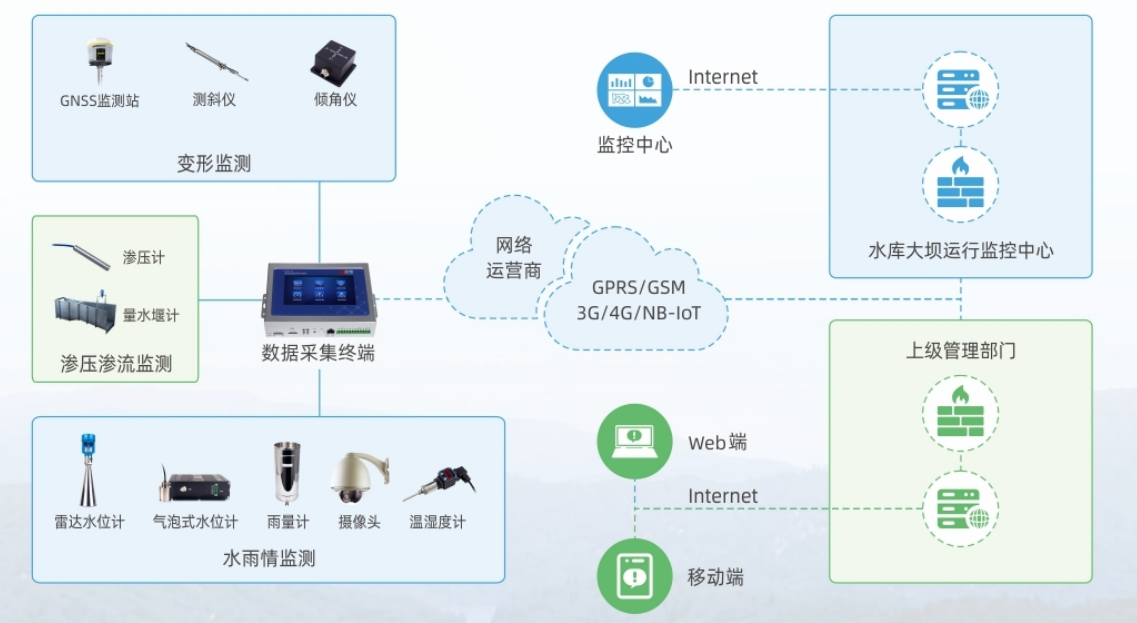

監測系統的組成主要包含軟件應用層和數據采集層。軟件應用包含各類監測數據和匯集與展示，提供超閾值多級報警功能。數據采集層由各類站點組成，為系統提供基礎數據。
監測系統軟件平臺
1、簡介
我司推出的小型水庫雨水情測報和大壩安全監測系統，主要面向水雨情監測、庫區壩體及庫岸滑坡監測、地表沉降監測等等，并提供數據的分析、展示、報表輸出，當監測到超警戒數據時具備一定的報警功能。
系統能夠?qū)由舷录?jí)管理單位的軟件平臺實現現地雨水情測報、大壩安全監測、工程視頻監視數據匯集。系統為市、縣、鄉鎮水庫管理等業務提供信息服務，同時能夠?qū)邮〖?jí)監測平臺，繼而為全國水利相關業務平臺提供數據共享服務。
軟件平臺的運行離不開基礎硬件設備的支持，本系統的布設同時需要配置服務器、交換機、路由器、防火墻、寬帶網絡等相關設施設備。
2、功能介紹
監測系統軟件平臺基于GIS技術平臺開發的功能強大的集數據采集數據傳輸與數據分析于一體的專業綜合平臺，該平臺可接入多種行業應用傳感器，如GNSS、水位計、雨量計、溫度計、滲壓計、攝像頭等設備，并可根據用戶實際使用傳感器進行增補或調整。軟件平臺采用模塊化設計，可為多種行業的行業應用提供實時數據顯示、數據查詢、數據增刪、數據分析、報表生成并輸出，并提供報警和預警功能。主要功能如下：
（1） 實現監測數據自動采集、傳輸、存儲、分析及預警，并支持人工新增、修改或刪除數據；
（2） 擴展性好，監測點管理時可據需要增加多種接口不同類型傳感器；
（3） 基于GIS開發，穩定性好，用戶體驗好；
（4） 模塊化設計，可應用于多種領域；數據展示直觀、操作簡便、報表豐富；
（5） 用戶安全管理、日志分類管理，并提供系統自檢功能；
（6） 可設置多級報警，支持彈出軟件窗口報警、短信報警及聲光報警等功能；
（7） 支持網絡多用戶登錄，查看監測數據和狀態。
3、軟件功能界面

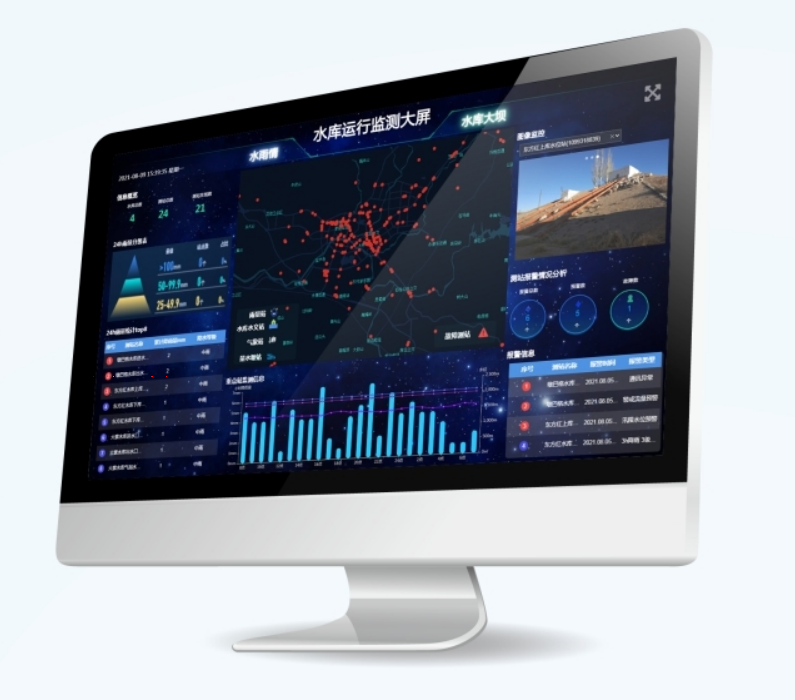

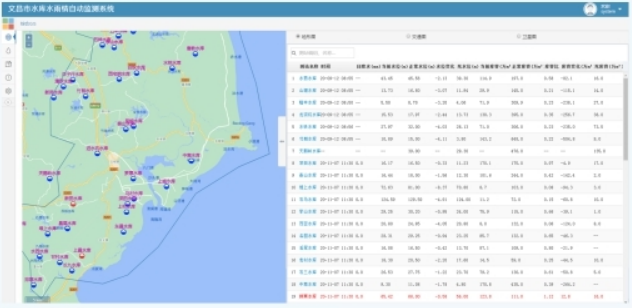

1）監測界面展示
通過GIS地圖來展示監測點的位置分布和水雨情信息，配合數據列表，讓用戶直觀易懂。

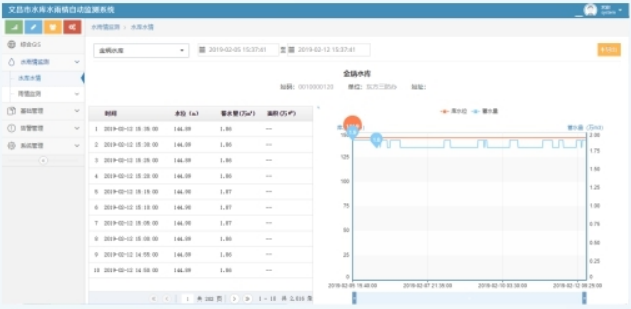

2）數據分析
通過折線圖、柱狀圖等形式展示數據分析的成果。

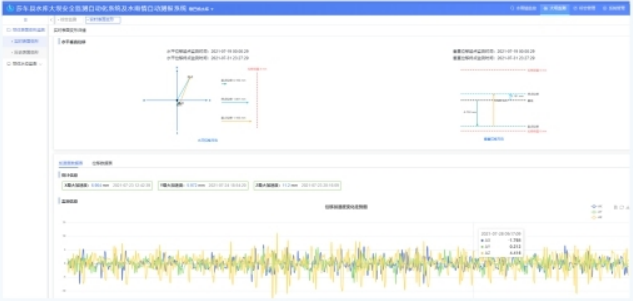

3）實時表面變形監測
對變形監測站點的數據進行實時監測，按照站點列表對變形數據進行展示，支持歷史數據查詢和導出。

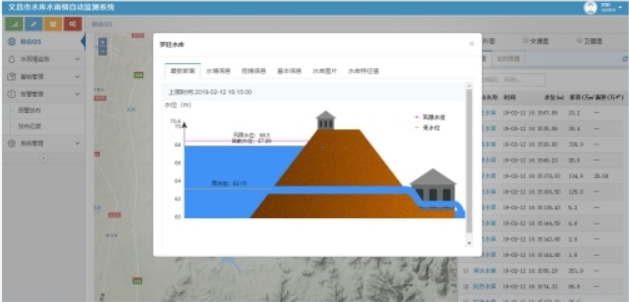

4） 圖形化界面
基于圖像標注技術，實現示意圖直觀展示，如圖形化水位線表示，直觀易讀。

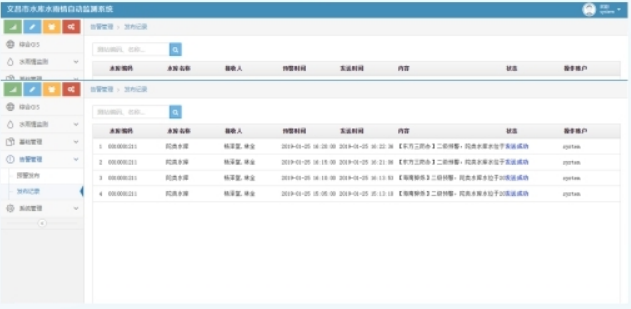

5） 預警報警
可支持彈出軟件窗口報警、短信報警及聲光報警。特別是短信報警，非常適合現場管理工作。

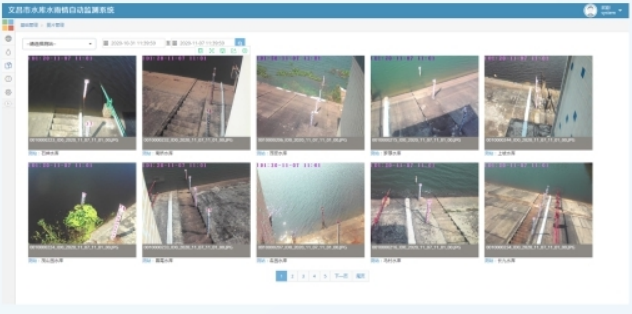

6）現場視頻管理
通過后臺軟件對前端攝像頭進行集成，實現集中化管理。
主要硬件設備性能參數

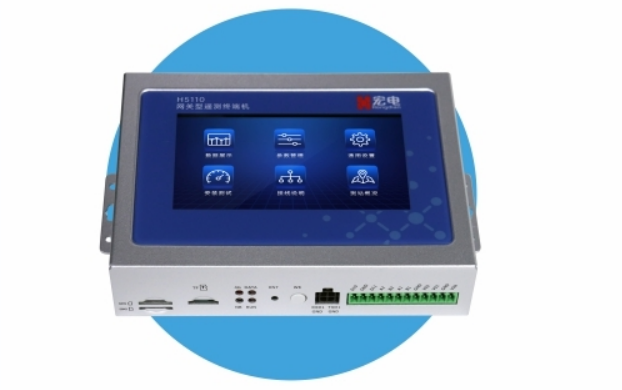

(一) 遙測終端
1、 可同時外接翻斗式雨量傳感器、各種制式的水位傳感器、滲壓滲流傳感器、位移傳感器；具有多路RS485、RS232、4-20mA、開關量等多種接口，滿足雨水情數據、大壩安全監測數據采集需求；
2、 支持遠程/本地設置、RTU各項參數；包括數據傳輸體制、數據報送頻次、IP地址等；設備支持遠程升級；
3、 設備內置藍牙模塊，支持通過手機藍牙APP進行參數修改功能；
4、 具有隨機自報，定時自檢發送設備電壓數據、死機自動復位、掉電數據保護、實時時鐘校準等功能；
5、 支持一點多發，所有外部接口具有光電隔離能力；支持遠程喚醒，遙測站在節電狀態下，中心可以隨時將其喚醒，進行數據采集、讀取任意時段自記數據或修改遙測站配置信息等工作；
6、 具備實時顯示功能，設備具有鍵盤和液晶顯示采集信息（與計量設備顯示一致）并實時存儲；
7、 支持?jǐn)U展攝像頭接入功能，支持采集水位超過水位閾值時，啟動攝像頭拍照；
8、 具有日志記錄功能，能將運行日志以文件方式進行存儲。
9、 設備采用12V電池供電，支持寬電壓，在9V-36V范圍內工作正常；支持電源輸入防反接保護功能
10、 可實現GPRS、SMS等單信道或雙信道主備通信方式發送和接收傳輸功能；支持GPRS、CDMA 1X、4G全網通通訊。支持主備信道功能，主信道為4G全網通，備用信道為北斗衛星等；
11、 靜態功耗≤0.1mA@12VDC，工作功耗≤8mA@12VDC；
12、 工作環境：工作溫度-40℃-75℃，工作溫度≤95% RH；
13、 平均無故障工作時間：MTBF≥25000h
14、 設備應通過電磁兼容性測試；
15、 需符合水利部《水文監測數據通信規約》（SL651-2014）要求；
16、 需符合《水文自動測報系統設備遙測終端機》（SL180-2015）要求。

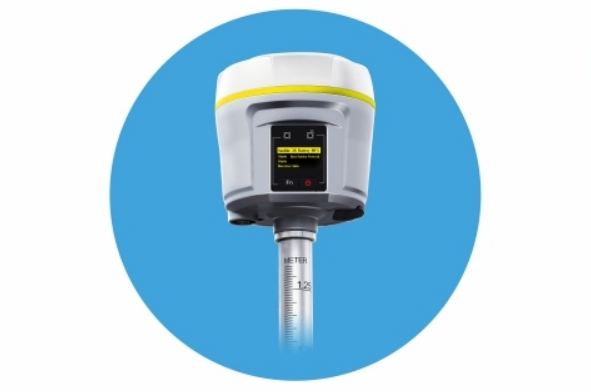

(二) GNSS接收機
1、 信號跟蹤支持GPS、GLONASS ，網絡協議支持TCP/IP 協議；
2、 靜態精度：水平精度：±2.5mm，垂直精度：±5 mm；
3、 提供配套解算軟件，進行位移參數的解算和展示；
4、 通訊：內置3G/4G模塊、以太網通訊模塊。

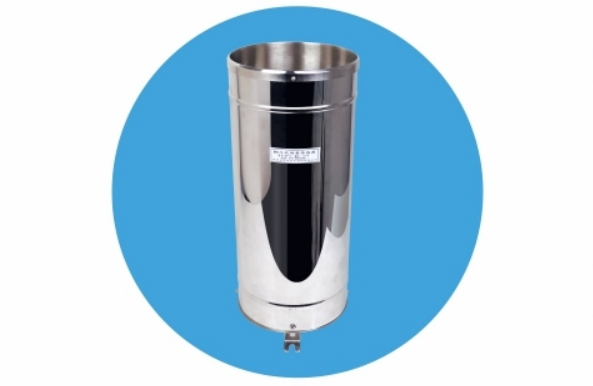

(三) 翻斗式雨量計
1、 承雨口口徑Φ200+0.6mm；
2、 分辨率0.2mm、 0.5mm 、1.0mm；
3、 誤碼率小于10-4；
4、 雨強測量范圍0～4mm/min（允許通過最大雨強8mm/min）；
5、 測量精度：總體上不超過±4%；
6、 工作環境：工作溫度-10℃～＋50℃，工作濕度≤95%（40℃）；
7、 在滿足儀器正常維護條件下，MTBF≥40000小時。

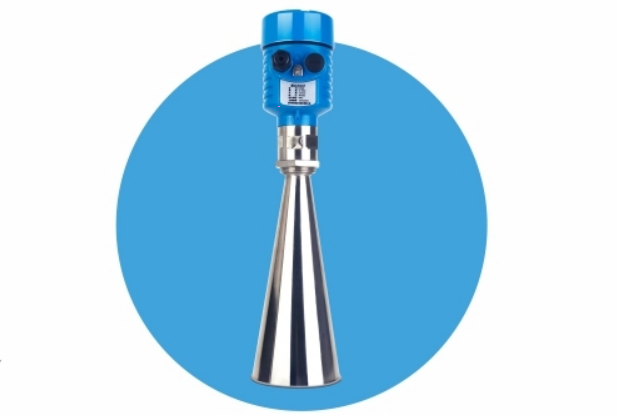

(四) 雷達水位計
1、 量程：10米、 30米 、70米
2、 測量精度：1-3mm
3、 分辨率：1mm
4、 發射頻率：26GHz
5、 發射功率：20dBm
6、 工作溫度： -40--+80度
7、 工作電壓： 12V DC；
8、 工作電流：＜12mA
9、 耐震：機械振動10m/s²，（10-150）Hz
10、 輸出信號： RS485 標準MODBUS RTU協議；RS232 4-20mA/HART協議
11、 外殼： 鑄鋁，IP67

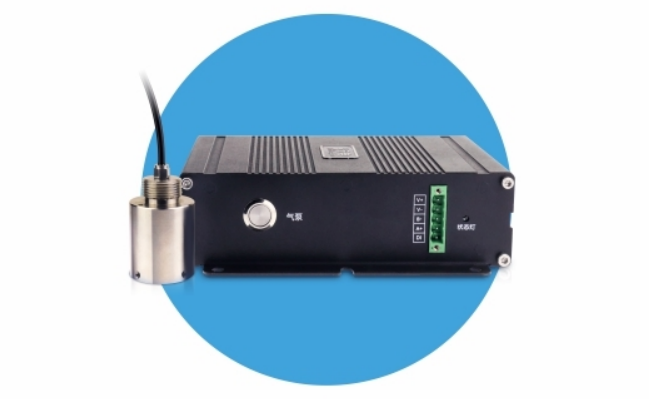

(五) 氣泡水位計
1、主機防護：使用防腐耐用材料制造；
2、采樣頻率：采樣頻率可設定；
3、水位測量量程：0～20...50m
4、測量精確度：1級（0～20...50m）
5、水位分辨率：1mm
6、測量溫度：-10~+60℃

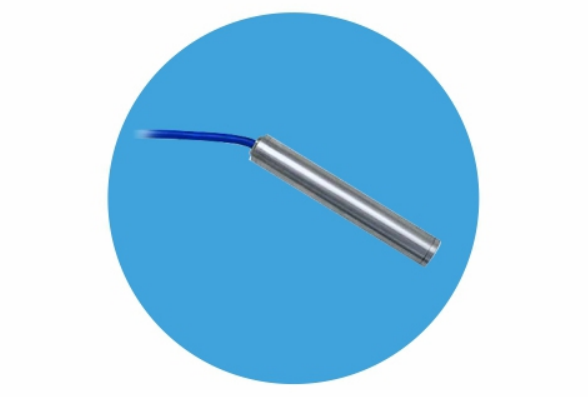

(六) 滲壓計
1、 量程：0～500Kpa；
2、 分辨力：0.05 %F.S；
3、 精度:線性0.5 %F.S；
4、 溫度范圍：﹣20～+60℃；
5、 溫度精度：±0.5℃；
6、 頻率范圍：1800～3000Hz。

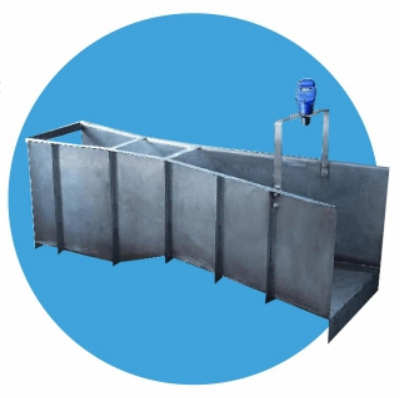

(七) 量水堰計
1、 測量范圍:0.36米3 /時～9999.99米3 /小時，根據不同的堰槽來確定；
2、 累計流量:最大為：42900000.00立方米；
3、 液位最大量程: 3米，分辨率3mm或0.1%（取大者）；
4、 液位測量精度 0.5%；
5、 流量測量精度標準堰槽是1～5%（符合國標要求的堰槽和渠道），非標堰槽是10～50%；
6、 工作環境溫度：顯示儀表-20～+60℃，探頭-20～+80℃；
7、 工作環境壓力：標準大氣壓；
8、 工作環境濕度： ≤90%RH，非凝結；
9、 通 信：可選RS485，RS232通信，MODBUS協議。

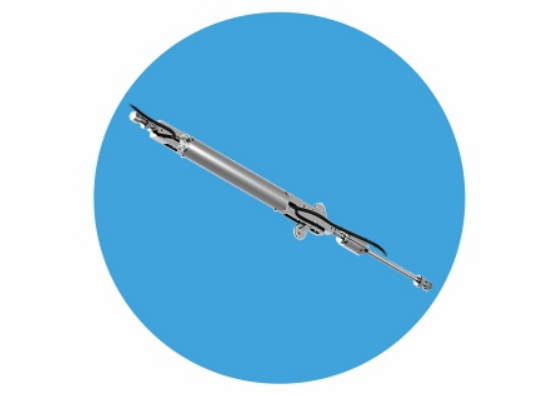

(八) 測斜儀
1、 單孔測點：1～16
2、 測量范圍：±15°
3、 最小讀數：≤2〃
4、 工程最小讀數：≤0.01mm/500mm/F

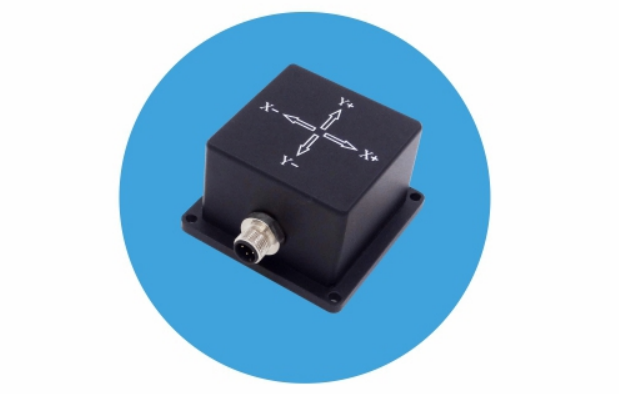

(九) 傾角儀
1、 測量范圍：±5°、±15°
2、 最小讀數：≤4〃/ F
3、 工程最小讀數：≤0.01mm/500mm/F

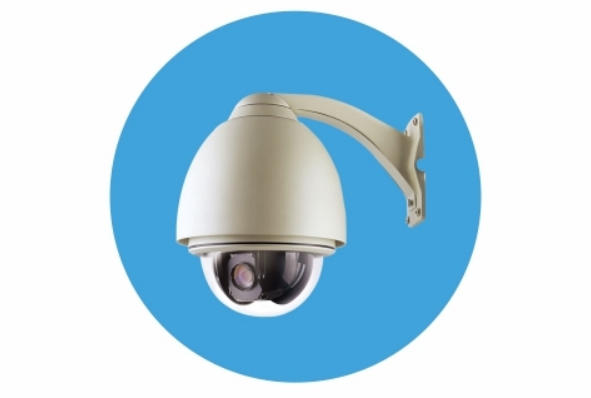

(十) 攝像頭
1、 支持4G（移動、聯通，電信）網絡傳輸，兼容3G（移動、聯通，電信）；
2、 支持RJ45接口；
3、 像素：≥200W；
4、 支持H.265高效壓縮算法，可較大節省存儲空間；
5、 支持超低照度，0.05Lux/F1.6(彩色),0.01Lux/F1.6(黑白) ,0 Lux with IR；
6、 支持23倍光學變倍，16倍數字變倍；
7、 采用高效紅外陣列，低功耗，照射距離達50m；
8、 支持960p@60fps、720p@60fps高幀率輸出；
9、 支持360°水平旋轉，垂直方向-15°-90° ；
10、 支持最大128G的 Micro SD/Micro SDHC/Micro SDXC卡存儲，內置EMCC存儲；
11、 防雷、防浪涌、防突波，IP66防護等級。
