“每天都要隔兩三小時巡邏一次看看垃圾桶滿了沒，有時候垃圾桶已經滿了，沒有及時清理，或垃圾桶的蓋子開了沒有蓋上，造成垃圾蒼蠅滿天飛，導致周圍居民投訴不斷，有時候垃圾桶確還是空的白跑一趟，不僅僅浪費我的時間也浪費垃圾收運車燃油費，特別是遇上高溫或者下雨寒冷惡劣天氣，更是費時費力”一名環保工人抱怨連連。

“但是自從公司配備了這套垃圾桶監控系統后，我可以從手機APP上查看哪個地方的垃圾桶已經滿了，直接開車過去收就行了，真的太方便太智能了”，該工人一臉欣喜的說到。

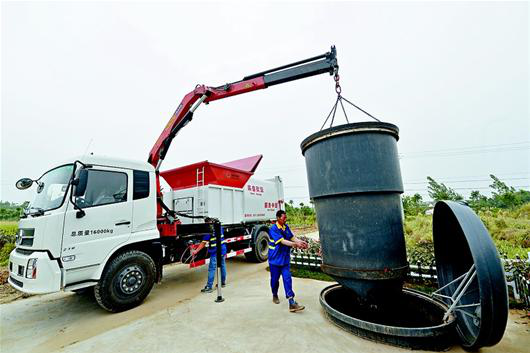

該環衛工人提到的垃圾箱監控系統正是宏電基于新一代無線通信技術lora低功耗廣域網技術、物聯網、大數據部署的智能垃圾桶監測系統，這套系統主要由地埋式垃圾箱傳感器、監控攝像頭、宏電4G LoRa網關、宏電設備云平臺、垃圾監測業務管理平臺、移動端App 組成，實現垃圾桶內部和外部環境的整體監測管理。

系統部署

垃圾桶內部監測方面，通過內置于垃圾桶蓋的LoRa傳感器，實時對垃圾箱的容量、垃圾箱內溫度進行采集，將垃圾空間占用狀態、傾倒?fàn)顩r、箱內溫度等數據通過LoRa網絡傳輸到宏電LoRa網關，網關進而將數據通過4G網絡實時上傳到業務管理平臺、移動APP ，垃圾管理者能更直觀的了解轄區內各個垃圾桶的垃圾滿溢情況與溫度監控，方便安排垃圾收運車輛或清理人員進行清理服務，并為垃圾收運車輛規劃最佳的回收路線。

 垃圾桶外部環境監測方面，宏電LoRa網關同時和路燈桿自帶的攝像頭通過網口連接，實時將攝像頭采集到的垃圾桶分布點的監控視頻畫面通過4G網絡傳輸?shù)綐I(yè)務管理平臺，實現垃圾桶現場環境的可視化遠程監控管理

系統拓?fù)鋱D

系統優勢

1、系統采用4G+LoRa的全無線架構，無需布線施工，部署靈活

LoRa低功耗廣域網具有低功耗、距離遠、抗干擾，靈敏度高，成本低等優點，項目部署中無需布線，通過宏電LoRa網關lora低功耗網絡和垃圾桶內lora傳感器實現無線通信，上行通過4G網絡將采集數據上傳到垃圾監測業務中心，網絡內所有無線節點功耗可評估，且功耗相仿自動組網、自維護、網絡連接可視，全天候穩定運行無需人工干涉管理方式多樣，可通過直接訪問網關或網絡服務器對所有的監控進行管理;同時多個lora傳感器采集器數據可統一通過一個網關發送，節省4G流量費。

項目部署中的關鍵設備宏電LoRa網關也稱為LoRa基站，低功耗廣域網的關鍵節點設備，集成了 4G 無線聯網功能和 LoRa 終端接入功能，基于低功耗物聯網技術開發，電池壽命長， IP67 等級設計，耐磨、耐壓、抗震，支持LORA終端定位、測速，支持LORAWAN協議，可以實現多頻點、多信道的同時接收。主要具備以下三個特點：

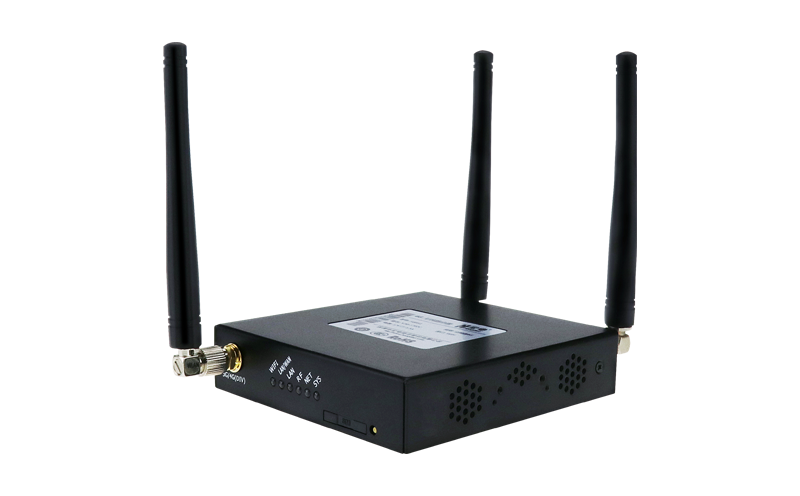

宏電LoRa網關

l 更低功耗：這款設備采用超低功耗芯片組控設計，正常工作功耗約 230mA@12V，設有智能休眠模式；

l 部署成本低：設備基于4G/LoRaWAN無線傳輸機制，可支持無遮擋15Km遠距離傳輸，利用 433MHz 免費頻段進行無線數據傳輸，支持 10 個通道同時接受數據，可接入海量節點，部署更加靈活、便捷；

l 穩定可靠：設備設有獨有的無線網絡傳輸方式、可靠的異常觸發設計，通過大量的實際項目應用場景驗證，具有穩定可靠的運行機制。

2、垃圾桶內異常實時監測

垃圾滿溢：垃圾箱滿時，傳感器將數據給宏電LoRa網關，LoRa通信會自動聯網發送垃圾已滿的信息至垃圾處理中心，垃圾處理中心收到信息后會根據垃圾箱的聯網定位進行垃圾回收處理;

著火監測：系統采集垃圾桶溫度，發現溫度超過閾值并識別火源系統自動監測上報異常信息;

3、云平臺遠程監控，維護成本低

LoRa網關支持接入宏電Wedora設備云管理平臺，通過宏電Wedora設備云管理平臺能夠?qū)崿F(xiàn)對分散在不同地點的終端設備進行統一的運行狀態監管，實時掌握終端運行狀況和在線網絡狀態、設備故障、流量使用情況，降低運營成本

該系統實施后，客戶業務平臺運用LoRa網關上傳的數據進行統計分析，實現垃圾箱滿溢實時監控，垃圾箱管理站可直接掌握轄區垃圾桶的飽和狀態，優化垃圾車運行路線，提高垃圾車運輸效率，方便及時安排垃圾清運車輛或清理人員進行清理服務，減少不必要的垃圾回收所造成的車輛燃油與人工費用，降低約20%至40%的運營成本，利用LoRa低功耗無線技術，實時監控垃圾桶等狀態，變被動維護為主動監控，精準管理維護，實現資源配置優化、市政高效管理。
