超低功耗，更長續航時間
嵌入式設計，更靈活

● 通訊平均功耗僅約100mA@+5VDC

● 嵌入式設計，體積小、接口靈活，便于集成，應用更廣泛

支持透傳，高效安全的數據傳輸方式

● 支持RTU與DSC透明數據傳輸

● 支持宏電DDP傳輸協議，配合DDP協議開發包簡化開發難度

● 通過宏電DDP協議可實現數據傳輸、遠程參數配置、重啟動控制

● 支持串口AT協議，可在運行過程中切換到AT狀態，進行參數配置、重啟控制式

支持短信通信，輕松遠程告警、控制，提升運營效率

● 支持TCP/UDP/短信三種通信方式

● 短信支持7bit、8bit、UCS2編碼，可以進行中文短信收發

● 短信號碼支持國際區號及本地號碼

M2M云平臺管理，足不出戶，遠程故障診斷、維護、升級

● 設備故障告警，提升偏遠地區設備在線率

● 支持SIM卡管理，無需固定IP，提升規?；芾砟芰?/p>

● 遠程升級，故障自恢復，確保傳輸管道通暢

● 多重加密技術，確保通信鏈路數據安全

● 設備遠程管理、維護，降低運維成本，提升效率

● 支持網管功能，流量可控，可管，降低運維成本

● 自動生成業務統計報表，為運營決策提供有力依據

多種接口選擇，兼容所有串口下位機

支持TTL/RS-232/RS-422/RS-485任意一種

TTL

RS-422

RS-232/RS-485

工業級品質，7×24h穩定傳輸

● 產品器件均由知名供應商提供，品質可靠

● 采用工業級設計，通過EMC四級測試，確保傳輸穩定性

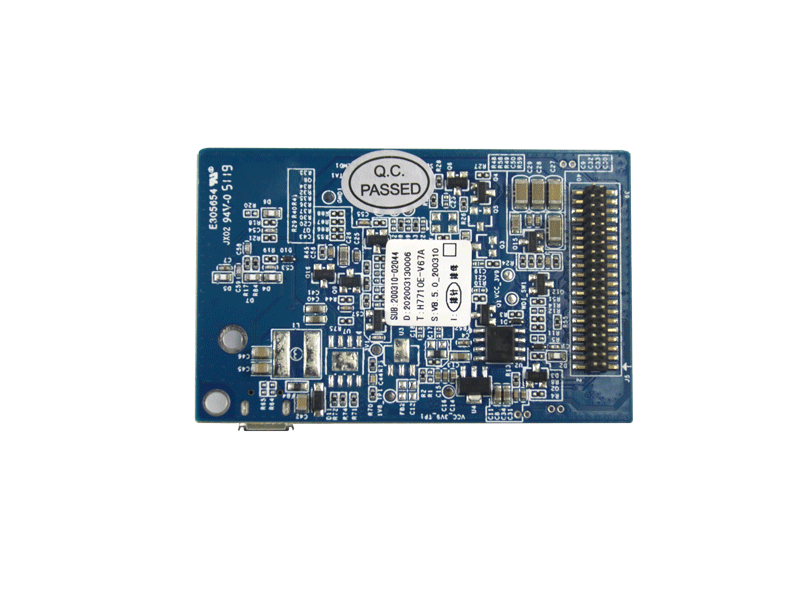

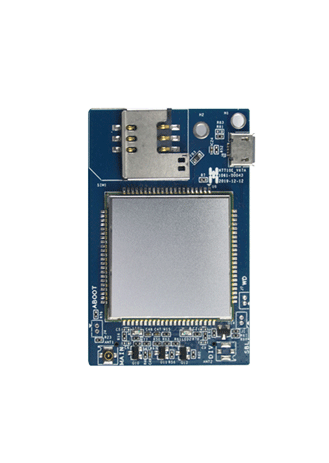

技術規格

硬件規格

規格名稱

規格說明

網絡

支持網絡

4G全網通，5G可選

設備接口

SIM卡

1.8V/3.0V

串行數據口

TTL

串行數據速率

標準300～115200bps

接口端子

2X20pin,1.27mm間距排針

軟件特性

云管理平臺

支持宏電Wedora平臺批量設備管理

多通信協議

宏電特有的DDP協議，保證數據鏈通暢

支持宏電RDP和WMMP協議，滿足下位機和平臺設備交互管理

多工作模式

設備加電自動上線，掉線自動恢復

休眠中數據、語音、短信喚醒上線

下位機指令控制按需上、下線

數據環回測試

供電電源

工作電壓

+3.6V～+4.2VDC

功耗

待機功耗

約75mA@+3.9VDC

工作功耗

約185mA@+3.9VDC

物理特性

尺寸

60mm×38mm×10mm（含排針）

重量

約16g

工作環境溫度

-20℃～+70℃

存儲溫度

-40℃～+95℃

相對濕度

≤95%（無凝結）



軟件功能

功能分類

功能說明

網絡通訊

撥號聯網

支持上電自動撥號

支持按需撥號、定時上下線

支持APN/VPDN專網傳輸方式.

支持CHAP、PAP認證

通道功能

支持1~5個通道中心

支持多中心、主備中心方式通訊

支持SMS（短信）傳輸方式

支持云管理通道，滿足遠程統一批量管理需求

支持自定義注冊包、心跳包、串口數據分包

通訊協議

內嵌TCP/IP協議棧

支持IP/ICMP/PPP協議

支持TCP/UDP通訊方式，支持?jǐn)?shù)據透明傳輸

支持TCP Server (服務器)模式

支持宏電DDP協議，宏電RDP (下位機配置管理)協議

支持DNS解析

支持MQTT協議

支持DDP協議，對數據進行封裝

配置管理

配置

支持一體化工具盒本地配置，支持配置導入、導出功能

支持宏電Wedora設備云平臺遠程管理配置

支持手機SMS (短信)遠程配置

升級

支持本地串口升級、遠程云管理升級、遠程FTP升級等多種升級方式

調試

支持打印日志分級控制，支持中文日志

支持多串口獨立工作，DEBUG調試不影響數據串口




產品選型
編號 型號 特點
01 H7710E 4G DTU 支持4G; TTL
